方殼鋰電池新能源PACK線工藝流程是什么?

來源:行業資訊 閱讀量:79 發表時間:2024-01-24 09:55:46 標簽: 新能源PACK線

導讀

什么是方殼鋰電池PACK生產線?它是新能源PACK線比較受歡迎的一種生產線,方殼儲能電池PACK生產線的市場需求在不斷增長,下面興千田為大家講解下案例,本線體適用于家儲模組,兼容液冷模組。

什么是方殼鋰電池PACK生產線?它是新能源PACK線比較受歡迎的一種生產線,方殼儲能電池PACK生產線的市場需求在不斷增長,下面興千田為大家講解下案例,本線體適用于家儲模組,兼容液冷模組。


方殼鋰電池新能源PACK線工藝流程是什么?


一、功能概述

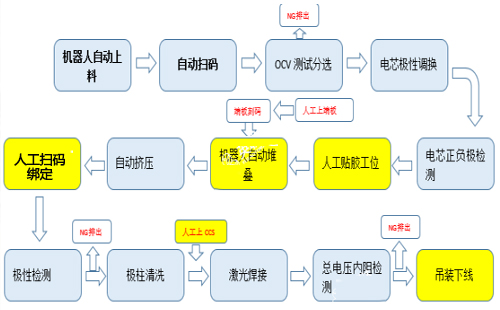

該產線主要用于完成方殼鋰電池PACK模組的焊接檢測以及裝配功能,包含以下功能 :自動上料,自動掃碼,OCV測試 ,人工貼膠,自動堆疊, 自動擠壓,人工套鋼帶, 極性檢測,極柱尋址,極柱清洗,人工裝CCS,激光自動焊接,總內壓內阻測試,人工DCIR測試, 人工EOL測試,吊裝下線的組裝過程;并具有各工位數據采集,上傳MES系統并且數據追溯等。


方殼鋰電池新能源PACK線工藝流程是什么?


二、重點工站介紹

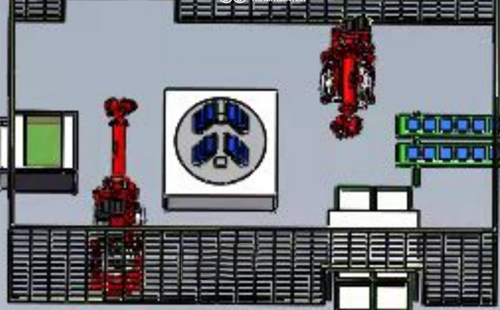

1.機器人上料,功能說明:人工將電芯滿料棧板推送至棧板,機器人上的視覺對電芯的位置進行糾偏后,抓取機構抓取數顆電芯平放至鏈式流水線,待電芯上料完成,另一套抓取結構將空盤放置到棧板回收位置。



3方殼鋰電池新能源PACK線工藝流程是什么?


2.OCV測試,功能說明:電芯經治具線依次輸送,電芯掃碼并讀取電芯信息,而后對電芯電壓內阻進行測試,OK產品進入下一個工位(翻轉、極性檢測),NG產品被放置到NG通道。

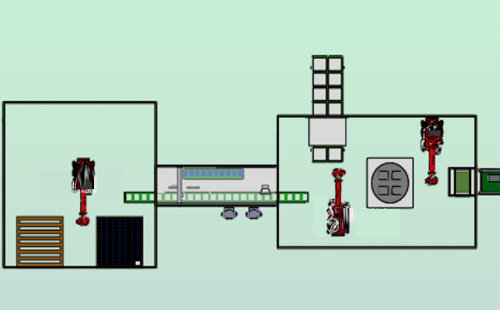

3.自動堆疊,功能說明:整列機構負責將模組側面和上表面壓平壓緊,然后堆疊臺自動旋轉至工裝面。模組移栽機器人一次抓取一個模組,放至流水線,自動流入人工擠壓工站。



方殼鋰電池新能源PACK線工藝流程是什么?


4.自動擠壓,功能說明:擠壓工裝采用電缸驅動,壓力傳感器可以實時監控壓緊力的大小,當壓緊力達到要求值時,反饋信號讓PLC控制電缸保持現有狀態,不再進行擠壓。

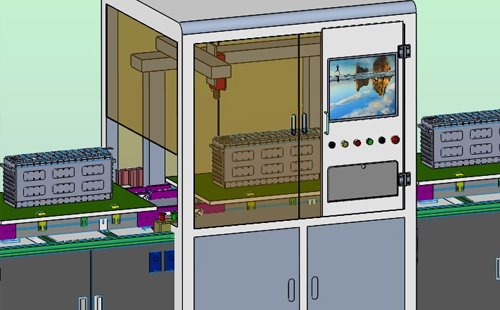

5.極性檢測,功能說明:CCD視覺在龍門三軸的驅動下對極柱的位置和極性拍照并記憶,系統做出相關判斷:若不良,顯示器有標注說明,機器會報警, 同時不良產品會在下一個工位排出。


6.極柱激光清洗模塊,功能說明:通過視覺對模組進行定位后,脈沖激光對極柱進行逐個清洗,清洗所產生的煙塵由凈化回收處理系統回收,并進行人工目檢。



方殼鋰電池新能源PACK線工藝流程是什么?

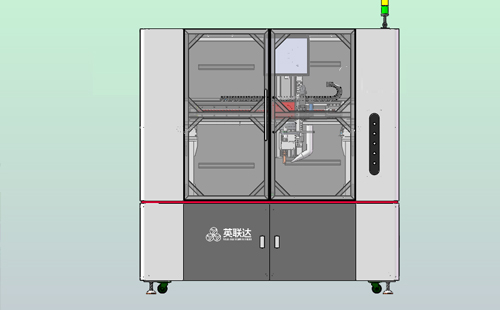

7.激光焊接模塊,功能說明:支持鋁排、銅片、鎳帶以及復合焊接,接觸面熔深可按需調節,焊接振鏡具有風刀可以有效降低焊接飛濺對振鏡頭的影響,焊接效果由人工目檢。



方殼鋰電池新能源PACK線工藝流程是什么?


8.總內壓內阻測試,功能說明:測試參數條件值可在人機界面自行設定,日置測試儀測試 Pack 模組總內壓內阻后,通過已設置的參數判定模組合格與否。



9.DCIR測試,功能說明:該測試主要是為評估電池內阻一致性,模組焊接或連接端的阻抗值,以及用于評估放電功率或能量。



10.EOL測試,功能說明:該測試是對模組進行BMS功能測試、CAN通訊檢測、單體電池電壓一致性檢測、單體溫度檢測、均衡功能檢測 ;


11. 龍門吊裝,功能說明:產品輸送至最后一個工位后,人工操作吊臂的電動葫蘆,用吊裝繩將模組吊裝至棧板上,然后用叉車叉走。



未來,隨著儲能技術的不斷進步,方殼鋰電池PACK生產線將繼續發揮著關鍵的作用。家庭儲能以提高能量密度、減少生產成本為目標,并進一步改進環保措施、加強能源節約。這將有助于滿足不斷增長的電池需求,推動可再生能源的發展,以及電動交通和工業應用的持續增長。
